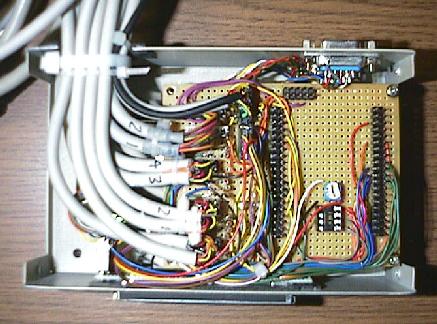

AKI-H8 を取り外したところ。この基板から太いケーブルが、9 本生えている。
中の半固定抵抗は、液晶コントラスト用。下のソケットは、EEPROM 用。
AKI-H8 を使った キーボード/マウス切替え器 を作っています。(ハードはほぼ完成)。 ソフトに全部まかせるので、ハード的には、ただ線をつなぐだけでできました。
| AKI-H8 (本体のみ) | 4000円 (秋月) |
| LCD Display バックライト付き | 1500円(秋月) |
| 24LC64 (EEPROM) | 300円(秋月) |
| シリアルケーブル | 200円 x 2 (秋月) |
| PS2 延長ケーブル | 500円 x 4 (秋月) |
| 秋月 B 基板 | 150円ぐらい |
| AC アダプタ(安定化 5V) | 500円ぐらい |
| AC アダプタ プラグ/ジャック | (千石) |
| 抵抗 5.6Kオーム | 16 個 |
| 抵抗 2Kオーム | 2 個 |
| LED 緑/赤 | 2 個 |
| Display 切替え器 | ケースを流用 1300 円ぐらい(東映:ドトール前) |
AKI-H8 自身は、4000円ですが、書き込み器を別に用意する必要があります。
( 最初の場合は、7800円のマザーボードキットを買うのが無難でしょう。)
PS/2 延長ケーブルは切って、オスはPC 用、メスはキーボード,マウス用として、
使いました。
LCD Display , LED , 24LC64 などは、必須ではないです。
気分で入れてみました。

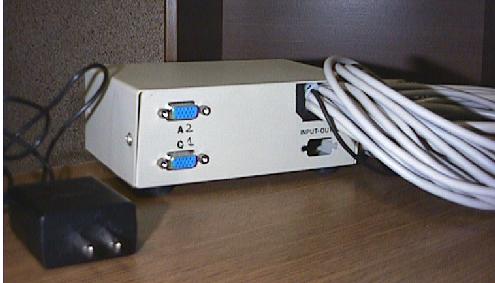

ケースは、機械式ディスプレイ切替え器が安く売られていた
ので、それを流用しました。
金属性のケースを買うより安い上に、VGA コネクタも手に入ったので満足しています。
電源は、Syquest 用の AC アダプタ(5V 1A Switching) が 500円ぐらいで売られて
いましたのでそれを使っています。
こんな感じで、接続しました。キーボード/マウス からの入力 (への出力も) は、割り込みベースで行うため、CLK に I/O 線以外に IRQ を接続しています。 とりあえず、I/O 線には、LED 駆動可能となっているものを割り当てています。
PC との通信を行うための ポート。全部で 4 つ作ってみました。 これだけで、キーボードのみのコントロールなら ４台の PC を接続できます。 マウスもコントロールするなら、２台ですが、一部 シリアルを併用すれば、 ３台のマウスとキーボードをコントロール可能です。
PC との通信は、ポーリングによって行うので、IRQ の接続も必要ありません。 また、PC から +5V の供給があるのですが、安全を期して別電源を使うことに したので、+5V の線も外しておきます。
AKI-H8 上には、2ch のシリアルインターフェイスがあるので、接続します。 私のマシンは(2台とも) PS/2 マウス インターフェイスを持っていないので、 シリアルマウスを使用しているので、これを使用します。
MB と 同じです。必要はありませんが、 これがあると、動いているかどうか判断できるので、 是非付けておきましょう。
24LC64 は、2本の I/O 線で接続できる EEPROM です。 状態を保存するのに使用するつもりです。
あんまり必然性はないのですが、 MB 上にある LCD を接続できるようにしてみました。 MB と配線が若干違いますが、同じソフトで使えるようにしています。
よくわかりません。とりあえず付けてみました。 一応 PC 1 台分の駆動能力がありますが、 4 台目の PC は必要ないので、ADB につなげてみたいと思います。
ここでは、AKI-H8 とのインターフェイスだけ示します。 HW の詳細は、ディスプレイ切替え器 を参照して ください。
