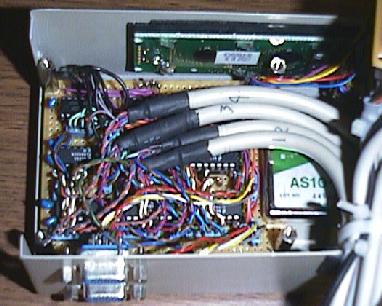

切替え機の基板。はっきり言って配線でぐちゃぐちゃ。
右側の AS10と見えるのは、DC-DC コンバータ。
４入力２出力 の純電子式ディスプレイ切替え器を作ってみました。 IC 選択や回路に自信がありませんでしたが、一応動くようです。
| EL4442 x 6 | 600円 x 6 (秋月) |
| 74HC153 x 2 | 50円ぐらい x 2 (若松) |
| VGA ケーブル | 500円ぐらい x 4 (秋月の近く) |
| 秋月 B 基板 | 150円ぐらい |
| DC-DC コンバータ(5V to 5V) | 300円 (千石) : 入手難あり |
| 抵抗 75オーム | 12 個 |
| 抵抗 5.6Kオーム | 8 個 |
| コンデンサ 0.1 マイクロF | 若干個 ( パスコン用 ) |

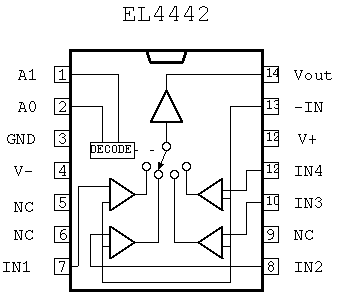

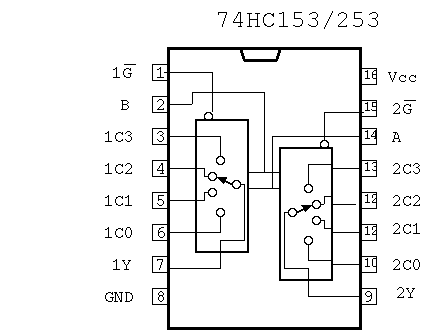

EL4442 は、秋月で売っている 帯域 80MHz のビデオスイッチです。 この IC の存在を知って、ディスプレイ切替え器を作ろうと思いました。 折角電子式の スイッチを使うので、２系統の出力にして、２台のディスプレイに 自由に出力できるようにしようと思いました。というわけで、EL4442 を RGB x 2 で ６個使います。HSYNC,VSYNC は、TTLレベルなので、論理回路の 74HC153 を 2 つ 使います。
問題は、EL4442 が -5V の電源を必要とすることです。いろいろ探した結果 千石 で、絶縁型の 5V-5V DC-DC コンバータを 300 円で入手することができました。 ( これを使って +OUT を GND にすれば、-OUT が -5V として使えます。)
ディスプレイとの接続用には、VGA コネクタを用意しましたが、 PC との接続用には、500円ほどの安いケーブルを切って基板に直付けしました。 画像品質に問題があるかもしれなかったのですが、まずは作ってみようということで、 ケーブルが細く作業しやすそうなものを選びました。

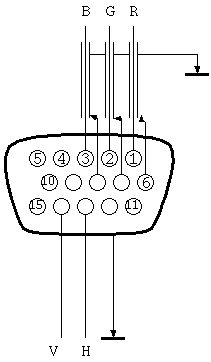

上の図のように 9 本だけを配線しています。 家のディスプレイでは一応写っているので、問題ないと思うのですが... いまいち自信がありません。

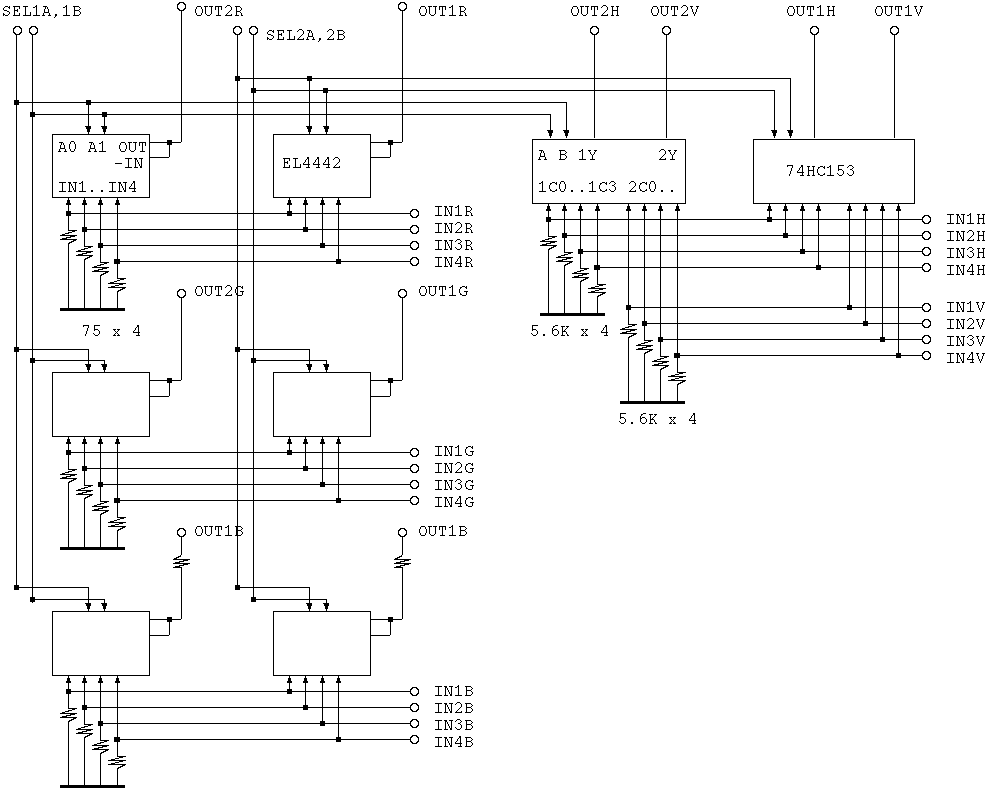

下が回路図です。ほとんど線をつないだだけで出来上がりました。 高周波のアナログ回路なので一応配線に気をつかっています。 回路を組むときの注意点ですが、RGB の各線の長さは同じにしないと色ずれの 原因になります。また RGB は、ノイズが載らないように、単線での配線はしない 方が良いと思います。( できれば、シールド線で配線したかったのですが、 私は、GND とのヨリ線にしました。)
帯域が、80MHz と ディスプレイ用としては 低いのではないかと心配して いたのですが、1280x1024 でくっきり出ています、色むらなどもないようなので、 私としては画面の品質に満足しています。
